クッションドラムの選び方｜水の充填・必要数量・キャスターと反射仕様
クッションドラムの見積もりは、本体の台数が決まっても完成しません。付属する内箱を別に買ってしまう、現場に給水担当がいない、充填後に移動できない、といった手配の抜けが残るためです。この記事では、採用候補の絞り方、8台を使う仮想現場の数量表、給排水を含む発注例まで示します。配置を決める担当者と、購入する担当者が同じ表を使うことが狙いです。
この記事の結論
- 先に充填・移動・排水の担当を決めます。水を用意できない現場は、水用ドラムの本体価格を比べる前に、運用を組み直す必要があります。
- 本体の掲載重量と、充填して使用する状態の重量を分けます。キャスター付きでも、満水のまま移動できるとは限りません。
- 数量は承認された配置と必要な機能から算定します。道路区画の長さを本体直径で割るだけで、防護性能や必要配置は決まりません。
選定・手配の確認事項を整理した概念図。個別の適用条件は本文と一次資料をご確認ください。
図を大きく見る（別タブ）クッションドラムと、車両を受け止める防護設備を区別する
クッションドラムは、道路工事や分岐部等で使う緩衝用品の一つです。ただし、商品名に『クッション』とあっても、任意の速度・車種の衝突に対応することを示すものではありません。求める性能が決まっている工事は、発注仕様や規制計画と、メーカーの性能資料を照合します。
まず必要なのが、工事区域を目立たせること、危険箇所への接触時の影響を小さくすること、車両の進入そのものを防ぐことのどれかを整理します。コーン、一般のバリケード、クッションドラム、防護設備を、同じ数量で交換できるものとして扱わないようにしてください。
| 現場の条件 | 選定・手配で決めること |
|---|---|
| 設置後は位置を動かさず、現地給排水ができる | 指定の反射・充填方式を満たす型式から、本体と付属品を比較する |
| 毎日位置を変える、段差・傾斜を通る | 移動時の指定状態と手順を先に取り寄せる。キャスターという名称だけで採用しない |
| 給水元・排水先がない | 水の持込み・回収を誰が担えるか決める。成立しなければ計画担当へ代替案を戻す |
| 車両を止める性能が要求されている | 要求性能と対応資料を先に照合。安価な一般ドラムへの置換を先行させない |
水の入れ方は、インナーの構成と型式ごとに確認する

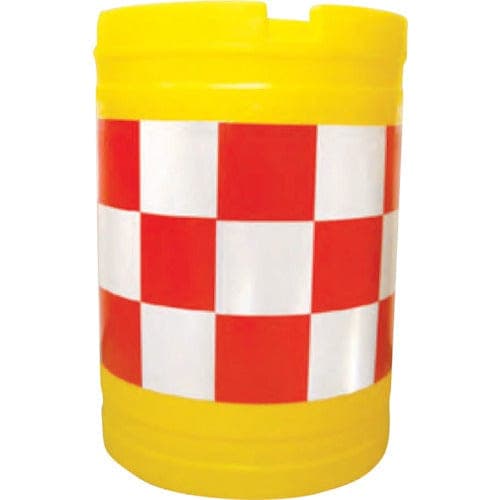

グリーンクロスの『クッションドラム丸型（高輝度反射）』品番1112010102は、水を入れるインナーBOXが6個付属すると案内しています。別型式の容器数・容量・充填方法まで同じとは限りません。本体、内側の容器、フタ、排水部、カバーが何点で一式になるかを確認します。
| 確認項目 | 仕様確認のポイント |
|---|---|
| インナー方式 | 容器の個数・型式・容量、充填量と収納方法、交換部品 |
| 本体への直接充填 | その型式で認められているか、栓と排水方法 |
| 充填するもの | 指定された水等の条件。砂・不凍液等への変更可否は個別確認 |
| 現地作業 | 給水元、運び方、漏れの確認、撤去時の排水先と担当 |
水を使う現場でも、寒冷期は凍結の可能性を伝えます。不凍液を使えるか、材質や排水・処分の条件はどうかを確認し、現場判断で添加しないでください。注水量の異なる商品を混ぜる場合は、容器と本体の識別も必要です。
重量・反射・キャスターは、別々の仕様として比較する
品番1112010102の公式商品ページは、縦820mm・横580mm、重量8.0kgを掲載しています。見積もりでは、この掲載重量に何が含まれるかと、指定量を充填した使用時の重量を別に確認します。空の本体を持てることと、使用状態で安全に動かせることは同じではありません。
| 比較する仕様 | 現場での判断につながること |
|---|---|
| 本体寸法・重量 | 荷下ろし、保管、設置場所への運搬、作業人数 |
| 充填後の重量・構成 | 使用条件、移動の可否と方法、排水・回収の手順 |
| 反射シート・配色 | 見る方向、昼夜、発注者指定、汚れや交換への対応 |
| キャスター・取っ手 | 指定された移動条件、段差や傾斜、移動後の設置状態 |
反射カバーだけの商品と本体一式も分けます。破損部を補う場合は、手持ちの型式・外寸・写真を渡し、カバーやインナーの互換性を確認してください。外観が似ていることだけで組み合わせないようにします。
数量例：配置8台と予備1台を、一式と部品に分けて発注する
| 明細 | 数量の計算 | 発注・受入れの扱い |
|---|---|---|
| 本体一式 | 稼働8＋予備1＝9台 | 本体一式9台。付属インナー6個／台を見積書へ明記 |
| 同梱されるインナー | 9台×6個＝54個 | 同梱品の受入数量。別売インナー54個を追加する意味ではない |
| 充填するインナー | 稼働8台×6個＝48個 | 予備は未充填と仮定。必要な水量は型式指定を受けて確定 |
| 補修用インナー・カバー | 追加希望数を別途記入 | 手持ち部品と適合する場合だけ、別売分を独立明細にする |
失敗例は『ドラム9台、インナー54個』とだけ伝えることです。別売品の追加と解釈される余地が残ります。修正例は『インナー6個付き一式を9台、追加インナーは今回は不要』です。予備を未充填で置くなら、交換時に給水する時間と担当も決めます。予備があるだけで即時交換できるとは扱いません。
別工程で8台と6台を使う場合も、順番に転用できるなら単純合計14台とは限りません。切替日に両方が必要か、移動・排水・再充填の時間を取れるかを工程表へ重ね、同時使用台数と必要な予備を決めます。
記入例：現場作業を含めて見積もりをそろえる
| 項目 | 記入済み例 |
|---|---|
| 数量・期間 | 添付配置図の稼働8台＋未充填予備1台／14日間／設置後の移動なし |
| 型式と比較条件 | 1112010102を候補。指定反射仕様への適合、付属品、充填後重量は回答希望 |
| 搬入と給水 | 前日午後に資材置場へ納品。荷下ろしは元請、給水・充填は現場班が担当 |
| 未決事項 | 指定充填量・充填手順の資料が必要。排水先は現場責任者が決定後に発注 |
| 比較したい範囲 | 本体一式・送料・回収を同じ条件で比較。設置や給排水を依頼する場合は別明細 |
見積書Aが本体のみ、Bが配送・回収込みなら、合計価格の差だけで選べません。同じ型式・数量・期間・作業範囲をそろえ、別途費用と現場負担を空欄のまま残さないことが比較の終点です。掲載重量8.0kgも、充填後重量と並べて大小を比較せず、含む部品と状態を同じ欄で記録します。
グリーンクロスには、クッションドラムと周辺の規制用品をまとめて相談できます。複数現場では、共通の型式と現場ごとの充填・納品条件を分け、各地域の取扱い・在庫・配送を確認します。レンタルは型式と期間によるため、すべての掲載品が対象とは考えずに照合してください。
よくあるご質問
採用する型式の取扱説明と指定に従います。水用インナーが付属する商品もあり、砂や別の液体へ自己判断で変更しません。指定量、容器の構成、凍結や排水の条件を確認してください。
名称だけでは判断できません。充填後の重量とメーカーの移動条件、路面・傾斜・段差、移動後の設置方法を確認します。排水してから動かす必要があるかも手配前に照合してください。
まず配置図と同時使用台数から数えます。本文の仮想例なら配置8台＋予備1台で9台です。インナー6個付きの型式なら同梱54個と記録し、別売54個を重ねて注文しません。適切な配置と充填量は別に決定します。
