安全掲示板を別注するとき、最初に決めるのは社名の色より、どの情報を誰が入れ替えるかです。幅900mmの壁へA4横3枚を置く架空例で、紙の割付から保持具・本体・時計の順に条件を整理します。読み終わったら、設置寸法入りの割付図と、固定欄・更新欄の原稿台帳を見積りへ渡せるようにします。
この記事の結論
- 固定欄・現場別欄・日々更新する紙を分け、既製品の表示追加で足りるか、本体別注が必要かを判断します。
- 表示用の磁石、用紙カバー、本体の壁付けを別明細にします。掲載写真とA4横3枚の割付計算で、寸法の見落としを整理します。
- 屋外使用は、雨・風・取付先・固定方法を指定して確認します。屋根付きや磁石付きという名称だけで防水・耐風を保証するものではありません。
選定・手配の確認事項を整理した概念図。個別の適用条件は本文と一次資料をご確認ください。
図を大きく見る（別タブ）本体を別注する前に、変える欄だけを洗い出す
掲示板を会社仕様にしたい場合は、先に掲載したい情報を並べ、『共通の固定欄』『現場が変わる欄』『毎日入れ替える紙』に分けます。既製品へ表示を加えるだけで足りるか、本体の寸法・構造まで変える必要があるかを、この順で判断します。
| 変えたいもの | 最初の比較案 | 本体別注へ進む条件 |
|---|---|---|
| 社名・現場名 | 表示物を追加・差替えする | 既製品では必要な表示寸法・配置が収まらない |
| 日々の数字・標語 | 対応する表示用マグネットを組み合わせる | 必要な欄がなく、表示追加でも運用できない |
| 作業予定・KY活動表等の紙 | 用紙保持具・ポケット等の構成を選ぶ | 必要枚数と更新作業の空間を確保できない |
| 本体・脚・屋根 | 既製品の寸法と設置条件を比較する | 設置場所と既製仕様が合わず、別注可否を尋ねる |

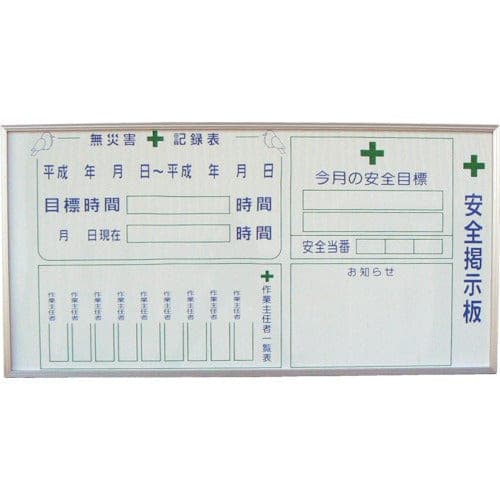

この写真のように既製の管理欄がある場合は、使う欄と不要な欄を書き出します。『オリジナル』の掲載表示は、寸法・構造を自由に変更できる意味ではありません。掲示板・黒板から既製品を比較し、法定標識の内容・寸法・場所は現場掲示の要件で別に整理します。
マグネットの注文は、表示・紙押さえ・本体取付けを分ける
『マグネット式でお願いします』では、数字を替えたいのか、紙を押さえたいのか、掲示板自体を壁へ留めたいのかが伝わりません。発注票には磁石で動かす対象を書きます。A型の標語・数字マグネットは表示用、次の写真のマグネットボードは用紙カバーの構造です。
| 対象 | 発注票へ書く内容 | 承認前に残す回答 |
|---|---|---|
| 数字・標語・社名 | 対象本体の型式、表示寸法、文字・数字の必要数 | 板面・表示部品との適合と、屋外の使用条件 |
| 差替え用紙 | 紙の寸法・縦横・枚数、差替える頻度 | 用紙保持・カバーの構造と取扱い |
| 掲示板本体 | 取付面の材質・表面、設置位置、本体重量 | 支持方法、荷重、脱落防止の可否 |
既存板へ数字だけ追加するなら、本体型式と必要な数字の内訳を添えます。板ごと壁へ留める案なら、表示用磁石の強さで判断せず、固定方法の回答が出るまで設置仕様を保留します。公式の数字マグネットも対応本体を案内しているため、寸法が近いだけで流用しないようにします。
記入例：幅900mmの壁へ、A4横3枚をどう置くか
架空の現場で、使える壁の幅が900mm、作業予定・連絡網・配置図をA4横で各1枚掲示したい例です。法定標識は別の要件で準備する前提です。まず紙だけを実寸で割り付け、見出しや保持具、本体を後から加えます。
| 掲示物 | 紙と枚数 | 更新する時点 | 原稿の責任者 |
|---|---|---|---|
| 作業予定 | A4横1枚 | 毎朝と作業変更時 | 職長 |
| 連絡網 | A4横1枚 | 担当・連絡先の変更時 | 現場責任者 |
| 配置図 | A4横1枚 | 通路・置場・工区の変更時 | 元請の計画担当 |
A4横の幅297mmを3枚横一列にすると891mmです。仮に紙間を20mm、左右余白を各20mmと置くと、297×3＋20×2＋20×2＝971mmとなり、900mmの壁には入りません。2枚＋1枚の2段なら、同じ仮定で紙の配置領域は幅654mm、高さ480mmです。これは紙と仮の余白だけの机上計算で、見出し・カバー・取付具・本体枠の寸法はさらに必要です。
『A4を3枚入れたい』だけで本体を注文する失敗は、この割付で止められます。2段にした図へ実際の保持具の外寸を重ね、紙を出し入れする上側の空間と、読む人の立ち位置を加えます。収まらなければ、本体を別注する前に紙の構成・掲示面の分割を見直します。

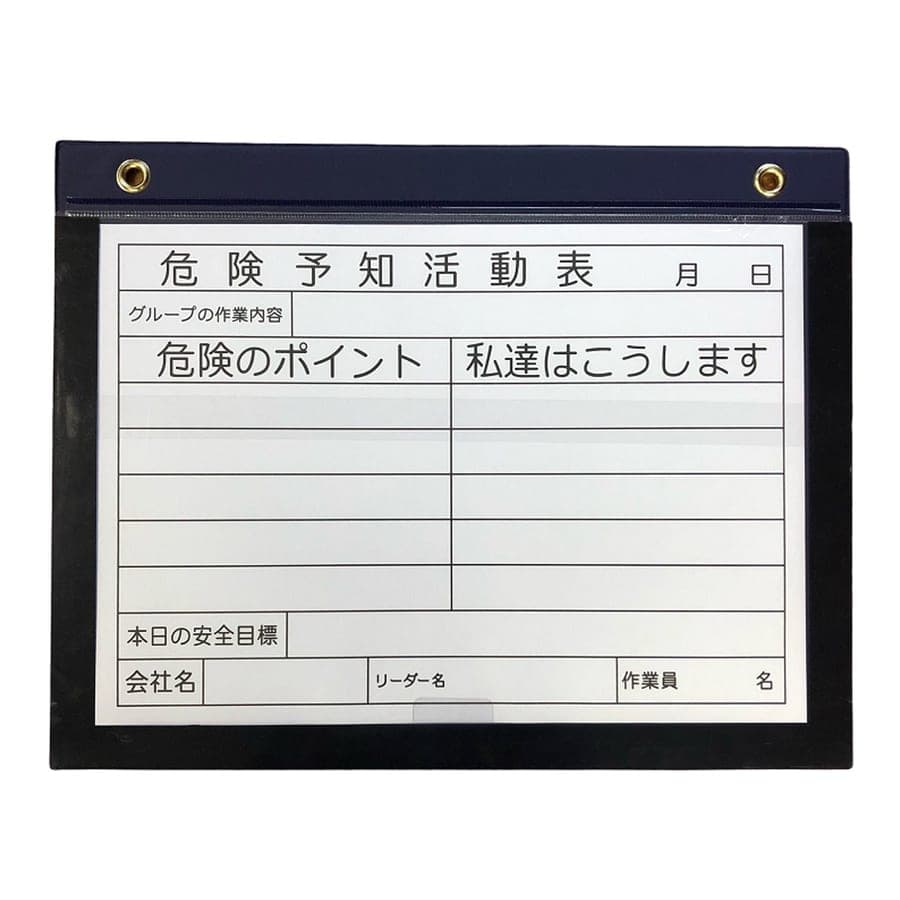

KY活動表も同じ台帳へ、班数・紙の寸法・差替え頻度を追加します。公式の『KY活動表A3横型』は用紙を入れ替えるカバー付きですが、本体外寸と紙寸法は同じではありません。KY活動の記入例を参照し、例えば朝の承認後に動線が変わったら、配置図の旧版を外し、新版と変更点を共有する担当を決めます。
屋外と取付けは、原稿承認より前に採否を出す
設置候補の正面・側面・取付先を撮影し、雨の吹込み、風、日差し、粉じん等を記入します。屋外可の型式でも取付けや使用環境に条件があるため、板面の見栄えを決める前に、採用候補がその場所で使えるかを窓口へ渡します。
- 直接雨を受ける場所：本体・用紙カバー・表示物それぞれの仕様を照合し、適さなければ設置場所か型式を変更する。
- 壁付け：取付面、固定可能な箇所、荷重、出し入れ空間を図へ記入する。固定方法が未定なら製作承認を止める。
- 自立式：脚の奥行き、地盤、通路の張出しを平面図で見る。収まらなければ置場を再検討する。
- 使用開始後：脱落・腐食・損傷の点検担当と、強風予報時の移設・撤去等の判断者を決める。
A型の有料屋根や、カバーに雨が入りにくいという説明を完全防水へ読み替えません。板面を大きくすれば風や支持側の条件も変わるため、寸法の変更は原稿だけの修正として扱わず、取付計画へ戻します。
大型電波時計は、掲示板の別明細として扱う
時計を併設するなら、見える大きさだけでなく、型式・取付先・受信・電源を一行の明細にします。時計の常時在庫や掲示板の標準装備は、このページでは確認したものではありません。希望機能と設置条件を示して取扱いから相談します。
| 判断 | 満たさない場合の次の行動 |
|---|---|
| 対象型式が設置場所の屋外・防雨等の条件に合うか | 室内仕様等なら、場所または候補を替える |
| 読む位置から数字が見え、掲示の差替えを妨げないか | 実寸を割付図へ足し、サイズ・高さを再検討する |
| 受信状況と、受信できない際の扱いが分かるか | 設置前後に受信・時刻を調べ、説明書に沿って設定する |
| 電池等の交換と、指定の固定ができるか | 電源・付属品・重量・取付具を別明細へ出し、支持方法を決める |
時計メーカーは、金属や周辺機器のノイズ等による受信への影響と、屋外で使える製品が限られることを案内しています。『電波』と『屋外』は別の条件です。掲示板が磁石に対応していても時計を支える強度を意味しないため、支持構造と落下防止は取付けの担当へ引き継ぎます。
割付図と原稿台帳をそろえて、発注可を判定する
| 資料 | 完成させる内容 |
|---|---|
| 割付図 | 紙・表示物・時計等の外寸、出入れ空間、設置可能寸法、取付先 |
| 表示原稿・更新台帳 | 固定／現場別／日々更新、内容の版番号、更新時点と責任者 |
| 見積内訳 | 本体、表示製作、磁石・保持具、脚・屋根・取付具、時計等、配送・作業 |
紙が収まらないなら割付へ、雨や取付けの条件が合わないなら場所・型式へ、原稿が未承認なら内容の責任者へ戻します。すべてを『原稿修正』で解決しようとしないのが要点です。借用品への表示追加は貸出元の条件も必要です。
持ち帰る成果は、設置寸法入りの割付図と、誰が何を更新するか分かる原稿台帳です。看板・表示物製作や全国拠点との相談へ、この2枚と必要台数・希望日・現場別数量を渡します。共通原稿と現場別原稿を分けて保存すれば、別現場へ移す際も流用できる部分と作り直す部分を判断できます。
よくあるご質問
表示内容の追加、既製品の組合せ、本体寸法・構造の変更を分けてご相談ください。用途・寸法・設置条件と数量から、加工・別注の可否、費用と納期を確認します。
表示用の磁石や用紙カバーと、本体の取付けは別です。対象品の指定、取付先・荷重・風雨・脱落防止を確認して判断します。マグネット式という名称だけで設置可能とは判断できません。
KY活動表は用紙の寸法・枚数・差替え方法を示して相談できます。時計は対象型式の取扱いと在庫、屋外仕様・受信・電源・取付を別に確認します。掲示板の標準付属品とは限らないため、希望する構成と費用を照合します。
